游星減速機
600型擺線減速機 游星減速機 R/S/K/F系列減速機 伺服專用減速機 齒輪箱 非標定制減速機 減速機維修保養
游星立式直接型

游星立式直接型

產品特色
外形尺寸
圖檔下載


游星(行星)減速機系列
產品描述:
   . 取代傳統的各類減速馬達,適用于反復衝擊負荷,可承受500%之衝擊負荷,體積小,規格標準化
   . 可適用與AC,DC,Servo,油壓及氣壓馬達
     . 扭力值:0.6~300000kgf.m
   . 可附剎車,及加裝扭力限制器
 . 完全代替意大利品牌行星減速機
優點:
 高效率
 行星減速機采用齒輪嚙合原理,在扭矩的傳送中,由多個齒來承受。其效率一段時可達97%以上,二段時效率為92%以上
抗過載能力強(500%)
 行星減速機采用3-5片行星輪,,是普通齒輪減速機受力的3倍,外加內齒圈包裹,受力平穩,均勻,實現了多齒同時嚙合傳動的能力,
新型整體保持架結構,區別于傳統輸出軸的分體結構,徑向力承載更大,穩定性好,杜絕漏油
低噪音及振動
 與傳統滑動嚙合相比較,行星傳動嚙合大大降低了噪音及振動

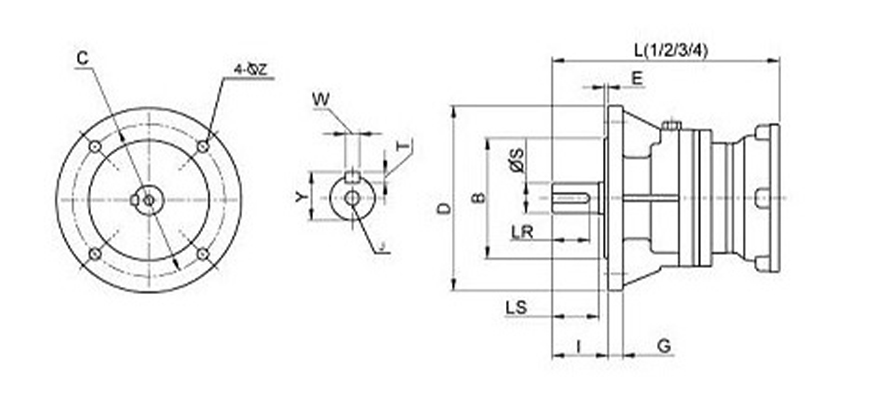

尺寸規格圖 DIM.TABLE (mm)
Size 法蘭 Flange 出力軸 Output Shaft 鍵 Key 馬達框號
IEC 規格
MOTOR FRAME
B C D E G I Z LR LS S J T W Y
200 110 130 160 4 12 44 4-10 30 35 24 M8 7 8 27 63A-71B
280 130 165 200 4 16 60 4-12 40 50 32 M10 8 10 35 71B-90L
300 180 215 250 4 20 68 4-16 50 58 38 M12 8 10 41 71B-112M
300H 230 265 300 4 20 68 4-16 50 58 38 M12 8 10 41 132L
301 180 215 250 4 20 94 4-16 70 82 50 M16 9 14 53.5 90L-160M
301H 230 265 300 4 20 94 4-16 70 82 50 M16 9 14/td> 53.5 132L-160M
303 250 300 350 4 20 104 4-19 80 95 55 M16 10 16 59 90L-160L
305 250 300 350 4 20 114 4-19 90 105 60 M20 11 18 64 90L-180L
307 350 400 450 5 27 140 4-22 110 130 80 PCD-55
3-M12
14 22 85 100LA-200L
309 350 400 450 5 27 180 4-22 150 170 90 PCD-55
3-M12
14 25 95 100LA-225S
313 450 500 550 5 32 215 4-28 180 200 120 PCD-70
3-M16
18 32 127 200LA-280S

長度表 LENGTH TABLE *in mollimeter
一段式 Stage 1
型號 Size
馬力 HP
200 280 300 300(H) 301 301(H) 303 305 307 309 313
1/4, 1/2 L 176 236 * * * * * * * * *
1, 2 * 236 277 277 316 316 * * * * *
3, 5 * 246 280 280 318 318 * * * * *
7.5, 10 * * 295 295 333 333 428 438 * * *
15, 20 * * 331 331 370 370 465 475 * * *
25, 30 * * * * * * 465 475 * * *

二段式 Stage 2
型號 Size
馬力 HP
200 280 300 300(H) 301 301(H) 303 305 307 309 313
1/4, 1/2 L 206 270 308 308 * * * * * * *
1, 2 * 270 308 308 358 358 438 448 * * *
3, 5 * 280 318 318 360 360 440 450 * * *
7.5, 10 * * * * 375 375 455 465 655 695 *
15, 20 * * * * 425 425 490 500 691 731 982
25, 30 * * * * * * * * 691 731 982

三段式 Stage 3
型號 Size
馬力 HP
200 280 300 300(H) 301 301(H) 303 305 307 309 313
1/4, 1/2 L 236 304 342 342 388 388 * * * * *
1, 2 * 304 342 342 388 388 480 490 664 704 *
3, 5 * 314 352 352 398 398 482 492 666 706 *
7.5, 10 * * * * * * 492 508 681 721 1046
15, 20 * * * * * * * 555 717 757 1082
25, 30 * * * * * * * * * * 1082

四段式 Stage 4
型號 Size
馬力 HP
200 280 300 300(H) 301 301(H) 303 305 307 309 313
1/4, 1/2 L 266 338 376 376 422 422 510 520 * * *
1, 2 * 338 376 376 422 422 510 520 706 746 1056
3, 5 * 348 386 386 432 432 520 530 708 748 1058
7.5, 10 * * * * * * * * 723 763 1073
15, 20 * * * * * * * * 771 811 1110
25, 30 * * * * * * * * * * *
