游星減速機
600型擺線減速機 游星減速機 R/S/K/F系列減速機 伺服專用減速機 齒輪箱 非標定制減速機 減速機維修保養
游星臥式雙軸型

游星臥式雙軸型

產品特色
外形尺寸
圖檔下載
游星(行星)減速機系列
產品描述:
   . 取代傳統的各類減速馬達,適用于反復衝擊負荷,可承受500%之衝擊負荷,體積小,規格標準化
   . 可適用與AC,DC,Servo,油壓及氣壓馬達
     . 扭力值:0.6~300000kgf.m
   . 可附剎車,及加裝扭力限制器
 . 完全代替意大利品牌行星減速機
優點:
 高效率
 行星減速機采用齒輪嚙合原理,在扭矩的傳送中,由多個齒來承受。其效率一段時可達97%以上,二段時效率為92%以上
抗過載能力強(500%)
 行星減速機采用3-5片行星輪,,是普通齒輪減速機受力的3倍,外加內齒圈包裹,受力平穩,均勻,實現了多齒同時嚙合傳動的能力,
新型整體保持架結構,區別于傳統輸出軸的分體結構,徑向力承載更大,穩定性好,杜絕漏油
低噪音及振動
 與傳統滑動嚙合相比較,行星傳動嚙合大大降低了噪音及振動

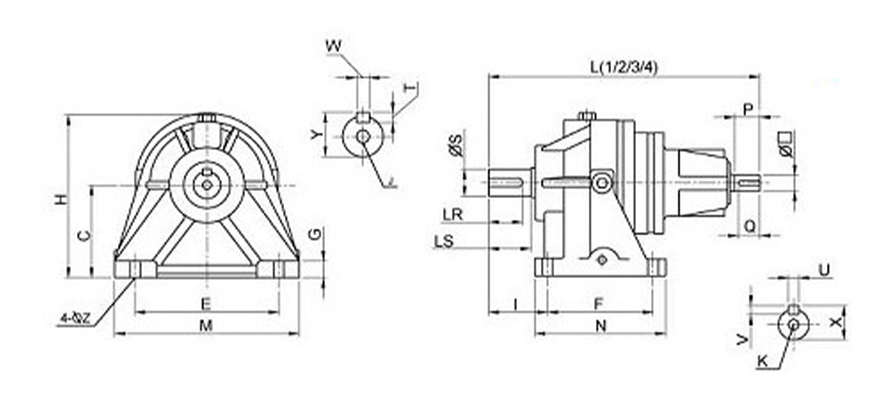

尺寸規格圖 DIM.TABLE (mm)
Size 法蘭 Flange 出力軸 Output Shaft 鍵 Key
C E F G H I M N Z LR LS S J T W Y
200 90 140 90 13 150 53 156 120 4-12 30 35 24 M 8 7 8 27
280 110 170 125 20 185 72 210 155 4-12 40 50 32 M 10 8 10 35
300 140 200 160 25 233 78 260 200 4-18 50 58 38 M 12 8 10 41
300H 190 200 160 25 283 78 260 200 4-18 50 58 38 M 12 8 10 41
301 140 200 160 25 233 104 260 200 4-18 70 82 50 M 16 9 14 53.5
301H 190 200 160 25 283 104 260 200 4-18 70 82 50 M 16 9 14 53.5
303 210 300 250 35 332 128 370 305 4-22 80 95 55 M 16 10 16 59
305 210 300 250 35 332 138 370 305 4-22 90 105 60 M 20 11 18 64
307 250 365 356 45 425 175 445 436 4-28 110 130 80 PCD-55
3-M12
14 22 85
309 250 365 356 45 425 215 445 436 4-28 150 170 90 PCD-55
3-M12
14 25 95
313 280 457 470 40 507 291 560 590 4-28 180 200 120 PCD-70
3-M16
18 32 127
長度表 LENGTH TABLE *in mollimeter
一段式 Stage 1
Size L 入力軸 Input Shaft 鍵 Key
O P Q K V U X
200 252 19 30 20 M 6 6 6 21.5
280 297 24 40 35 M 8 7 8 27
300H 362 38 58 45 M 10 8 10 41
301H 400 38 58 45 M 10 8 10 41
303 502 50 82 70 M 12 9 14 53.5
305 512 50 82 70 M 12 9 14 53.5
307 725 60 105 90 M 14 11 18 64
309 745 60 105 90 M 14 11 18 64
313 1059 80 130 110 PCD-55
3-M12
14 22 85
二段式 Stage 2
Size L 入力軸 Input Shaft 鍵 Key
O P Q K V U X
200 282 19 30 20 M 6 6 6 22
280 331 24 40 35 M 8 7 8 27
300H 370 24 40 35 M 8 7 8 27
301H 442 38 58 45 M 10 8 10 41
303 521 38 58 45 M 10 8 10 41
305 531 38 58 45 M 10 8 10 41
307 729 50 82 70 M 12 9 14 54
309 769 50 82 70 M 12 9 14 54
313 1103 60 105 90 M 14 11 18 64
三段式 Stage 3
Size L 入力軸 Input Shaft 鍵 Key
O P Q K V U X
200 312 19 30 20 M 6 6 6 21.5
280 366 24 40 35 M 8 7 8 27
300H 406 24 40 35 M 8 7 8 27
301H 450 24 40 35 M 8 7 8 27
303 563 38 58 45 M 10 8 10 41
305 573 38 58 45 M 10 8 10 41
307 748 38 58 45 M 10 8 10 41
309 788 38 58 45 M 10 8 10 41
313 1126 50 82 70 M 12 9 14 53.5
四段式 Stage 4
Size L 入力軸 Input Shaft 鍵 Key
O P Q K V U X
200 342 19 30 20 M 6 6 6 21.5
280 400 24 40 35 M 8 7 8 27
300H 439 24 40 35 M 8 7 8 27
301H 484 24 40 35 M 8 7 8 27
303 571 24 40 35 M 8 7 8 27
305 581 24 40 35 M 8 7 8 27
307 790 38 58 45 M 10 8 10 41
309 830 38 58 45 M 10 8 10 41
313 1145 38 58 45 M 10 8 10 41
