600型擺線減速機
600型擺線減速機 游星減速機 R/S/K/F系列減速機 伺服專用減速機 齒輪箱 非標定制減速機 減速機維修保養
擺線立式雙軸型

擺線立式雙軸型

產品特色

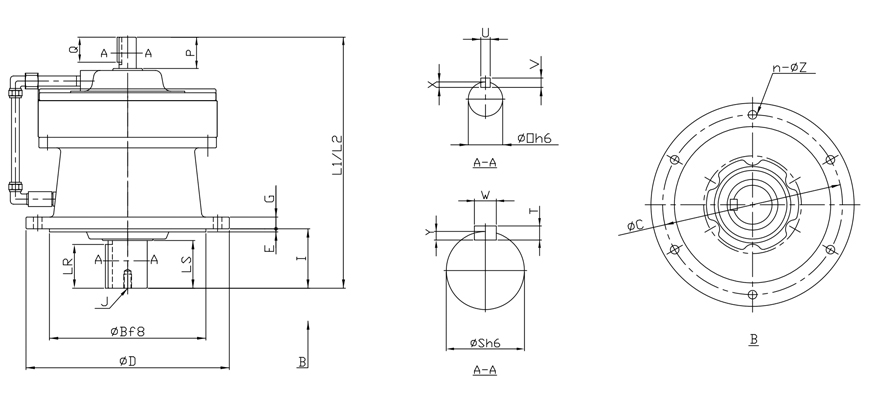

外形尺寸
圖檔下載

擺線600系列
產品描述:
. 取代傳統的齒輪及蝸輪減速度馬達,適用于反復衝擊負荷,可承受500%之衝擊負荷,體積小,規格標準化。
. 可適用與AC,DC,Servo,油壓及氣壓馬達
. 扭力值:0.6~6000kgf.m
. 可附剎車,及加裝扭力限制器
. 完全代替日本品牌擺線減速機
優點:
高效率
擺線減速機采用滾動嚙合原理,所以減少了滑動摩擦及振動現象,在扭矩的傳送中,由多個齒來承受。其效率一段時可達92%以上,二段時效率為85%以上(一段比為87以內,二段比為7569以內)。
抗過載能力強(500%)
行星擺線齒輪采用了擺線針齒嚙合,實現了多齒同時嚙合傳動的能力,最高達67%,且避免了斷齒的可能,所以擺線針齒結構具有其他減速機不能承受的抗過載能力500%。
600型提供了齊全的規格及比數,供應所需。一段比由1:6到1:87,二段比更可高達1:7569。馬力數由1/8馬力到200馬力,出力扭矩更可高達6000kg.m(500000in-lbs)。
低噪音及振動
與傳統滑動嚙合相比較,擺線滾動嚙合大大降低了噪音及振動

型號 Size 法蘭 Flange 出力軸 Output Shaft Key
B C D E G I Z LR LS S J T W Y
608/** 110 134 160 3 9 42 4-11 25 30 18 * 6 6 3.5
609/** 110 134 160 3 9 42 4-11 30 35 28 * 7 8 4
610/** 110 134 160 3 9 42 4-11 30 35 28 * 7 8 4
611/** 140 180 210 4 13 69 6-11 40 55 38 8 8 10 5
612/** 140 180 210 4 13 69 6-11 40 55 38 8 8 10 5
613/** 200 230 260 4 15 76 6-11 60 61 50 10 9 14 5.5
614/** 200 230 260 4 15 96 6-11 60 81 50 10 9 14 5.5
615/** 200 230 260 4 15 96 6-11 60 81 50 10 9 14 5.5
616** 270 310 340 4 20 89 6-11 80 84 60 10 11 18 7
617/** 316 360 400 5 22 94 8-14 80 90 70 12 12 20 7.5
618/** 345 390 430 5 22 110 8-18 100 100 80 12 14 22 9
619/** 400 450 490 6 30 145 12-18 120 125 95 20 14 25 9
620/** 355 405 455 5 30 204 8-22 150 165 100 20 16 28 10
621/** 390 440 490 7 35 203 8-24 150 165 110 20 16 28 10
622/** 415 475 535 10 35 210 8-27 150 165 120 20 18 32 11
623/** 450 510 570 10 40 250 8-27 180 200 130 24 18 32 11
624** 485 560 635 10 40 250 8-33 180 200 140 24 20 36 12
625/** 535 610 685 10 45 295 8-33 200 240 160 30 22 40 13
626/** 570 660 750 10 50 360 8-39 250 300 170 30 22 40 13
長度表 LENGTH TABLEmm)
一段式 Stage 1
型號 Size L1 入力軸 Input shaft Key
O P Q K U V X
608 151 12 25 20 * 4 4 2.5
609 202 15 25 20 * 5 5 3
610 208 15 25 20 * 5 5 3
611 259 18 35 30 * 6 6 3.5
612 259 18 35 30 * 6 6 3.5
613 321 22 40 35 * 6 6 3.5
614 341 22 40 35 * 6 6 3.5
615 341 22 40 35 * 6 6 3.5
616 413 30 45 40 * 8 7 4
617 477 35 55 50 * 10 8 5
618 527 40 65 60 * 12 8 5
619 620 45 70 60 * 14 9 5.5
620 678 45 82 80 * 14 9 5.5
621 708 50 82 80 * 14 9 5.5
622 752 55 82 80 * 16 10 6
623 839 60 105 100 * 18 11 7
624 877 65 105 100 * 18 11 7
625 1040 60 130 120 * 22 14 9
626 1150 80 130 120 * 22 14 9
二段式 Stage 2
型號 Size L2 入力軸 Input shaft Key
O P Q K U V X
608/07 184 12 25 20 * 4 4 2.5
610/08 257 12 25 20 * 4 4 2.5
611/08 293 12 25 20 * 4 4 2.5
611/09 312 15 25 20 * 5 5 3
613/08 347 12 25 20 * 4 4 2.5
613/09 363 15 25 20 * 5 5 3
613/10 369 15 25 20 * 5 5 3
614/08 367 12 25 20 * 4 4 2.5
614/09 383 15 25 20 * 5 5 3
614/10 389 15 25 20 * 5 5 3
616/09 433 15 25 20 * 5 5 3
616/10 439 15 25 20 * 5 5 3
616/11 462 18 35 30 * 6 6 3.5
617/10 484 15 25 20 * 5 5 3
617/11 509 18 35 30 * 6 6 3.5
618/10 526 15 25 20 * 5 5 3
618/13 577 22 40 35 * 6 6 3.5
619/11 629 18 35 30 * 6 6 3.5
619/13 653 22 40 35 * 6 6 3.5
620/11 670 18 35 30 * 6 6 3.5
620/13 705 22 40 35 * 6 6 3.5
621/13 731 22 40 35 * 6 6 3.5
621/16 780 30 45 40 * 8 7 4
622/13 773 22 40 35 * 6 6 3.5
622/17 860 35 55 50 * 10 8 5
623/16 883 30 45 40 * 8 7 4
623/18 938 40 65 60 * 12 8 5
624/16 921 30 45 40 * 8 7 4
624/18 975 40 65 60 * 12 8 5
625/19 1133 45 70 60 * 14 9 5.5
626/19 1243 45 70 60 * 14 9 5.5
